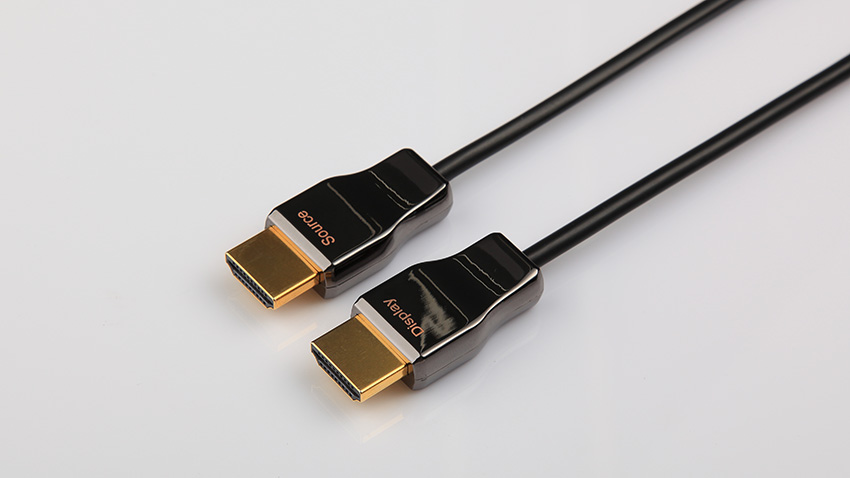

アーマー付きHDMI AOCケーブル
アーマー付きHDMI AOCケーブル
特徴
- 光ファイバーとメタルのハイブリッド構造。
- 最長30ｍの伝送距離。
- 直径3.8mmの極細ケーブル。
- 最小曲げ半径38㎜の柔軟なケーブル。
- 側圧に強いステンレスアーマー構造採用。
- 外部電源不要のプラグアンドプレイで、すぐに使用可能です。
- カタログダウンロードはこちら
機能
HDMI2.0、4K60P、4:4:4 及び3D画像伝送をサポート。
低消費電力：250mW（最大）
ARC/HEC/EDID/CEC/HDCP(1.4/2.2)/HDRをサポート。
EMI、RFI対策
製品
| 製品名称 | 型番 |
|---|---|
| HDMI2.0 AOC高耐久ケーブル L=5ｍ | B-PHDMAOCSG05M |
| HDMI2.0 AOC高耐久ケーブル L=10ｍ | B-PHDMAOCSG10M |
| HDMI2.0 AOC高耐久ケーブル L=15ｍ | B-PHDMAOCSG15M |
| HDMI2.0 AOC高耐久ケーブル L=20ｍ | B-PHDMAOCSG20M |
| HDMI2.0 AOC高耐久ケーブル L=25ｍ | B-PHDMAOCSG25M |
| HDMI2.0 AOC高耐久ケーブル L=30ｍ | B-PHDMAOCSG30M |
仕様
O/E モジュール4チャンネル850nm VCSELアレイ4チャンネル光検出器アレイ
| 項目 | 送信側 Tx | 受信側 Rx |
|---|---|---|
| HDCP & DDC | HDCP 2..2フルサポート（EDIDとHDCP含む） | |
| TMDS ライン | 6 Gbps/チャンネル（最大）x3チャンネル クロック×１チャンネル |
|
| 対応解像度と使用長 | PC: WUXGA 1920 x 1200， HDTV : 480p, 720p, 1080i, 1080p deep color, 4K(60P), 3DFull HD 1920 x 1080(最大30m) |
|
| コネクター形状 | HDMI Type-A（オス-オス） | |
| ケーブル仕様 | 光ファイバーと銅線のアーマー付きハイブリッド構造 光ファイバー：50/125㎛ マルチモードグラスファイバーOM3準拠 |
|
| 標準ケーブル長 | 5ｍ/10ｍ/15ｍ/20ｍ/30ｍ（公差+/-30cm) | |
| ケーブル外径 | 約3.8mm | |
| ケーブル外皮 | TPU | |
| テンションメンバ | ケブラー | |
| 標準色 | 黒色 | |
| 入力 | 100 ohm (typ) | |
| 消費電力 | 250mW (max) | |
| 外部電力供給 | 不要 | |
